CAN Bus - Komponen utama



CAN Bus terdiri daripada pengawal (controller), penghantar terima (transceiver), dua terminal data bus dan dua talian data bus.


  • CAN Controller
Menerima data dari mikrokomputer yang terdapat di dalam unit kawalan, CAN controller menghantar maklumat yang diterima kepada CAN transreceiver. Pada masa yang lain, CAN controller akan menerima data dari CAN transreceiver dan menghantar data tersebut kepada microcomputer yang terdapat di dalam modul kawalan (control module).

  • CAN Transreceiver

Merupakan gabungan pemancar (transmitter) dan penerima (receiver). Ia berfungsi untuk menukarkan data ke dalam isyarat elektrik dan menghantarnya kepada unit kawalan yang lain melalui data bus line.
  • Data bus terminal
Merupakan perintang yang menghalang data daripada melantun dan menghasilkan gema (echo) yang akan merosakkan data.

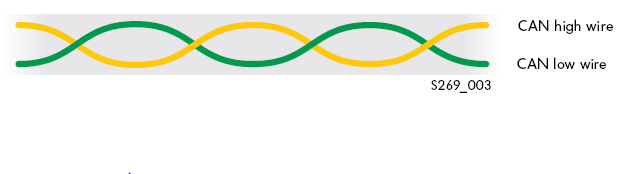

  •  Data bus line
Digunakan untuk menghantar data. Terdiri dari 2 utas wayar, dikenali sebagai CAN High dan CAN Low.
