Sistem penegang keselamatan jenis kabel (Cable-type safety belt pre-tensioners)

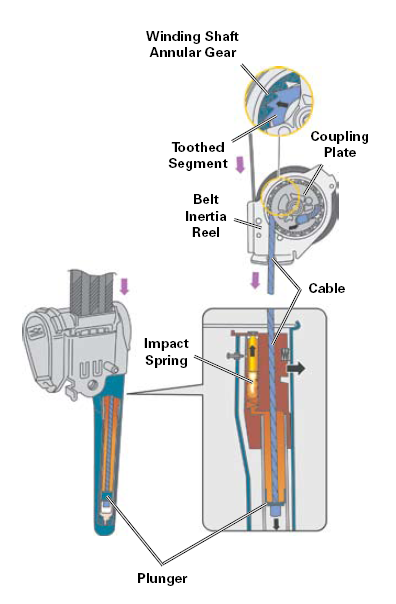

Sistem bertindak secara mekanikal pada nilai nyah pecutan tertentu. Ia tidak mempunyai kaitan dengan sistem airbag. Rajah di bawah menunjukkan binaan sistem penegang tali keselamatan jenis kabel.


Sistem terdiri daripada sebuah modul yang dikenali sebagai belt inertia reel. Sistem ini dipasang di dalam sebuah tiub pelindung yang di tutup dengan menggunakan bearing cap. Kabel dipasang pada pelocok (plunger). Kabel digulung dalam ruang penyimpanan kabel yang terletak di atas tiub pelindung (protective tube).



Unit  pra tegang terdiri daripada:

  • Sistem sensor yang dibentuk dengan menggunakan sistem jisim spring.
  • Penjana gas dengan penjana gas piroteknik.
  • Pelocok yang disambung dengan kabel yang terletak dalam tiub tekanan.


Jika nyahpecutan berlaku melebihi nilai tertentu semasa pelanggaran, mass sensor akan mula bergerak untuk melawan daya spring.  Mass sensor terdiri daripada sensor carrier, penjana gas piroteknik, impact spring, pelocok dan tiub tekanan.


Jika sensor carrier telah bergerak melebihi had tertentu semasa sensor spring termampat, penajan gas akan dibebaskan. Tegangan yang terhasil pada impact spring akan menyebabkan spring bergerak ke arah impact pin yang terdapat di dalam impact plate. Apabila gas generator dilanggar oleh impact pin, gas akan terhasil. Gas dialirkan dengan cepat ke dalam tiub tekanan dan menolak pelocok dan kabel ke bawah.

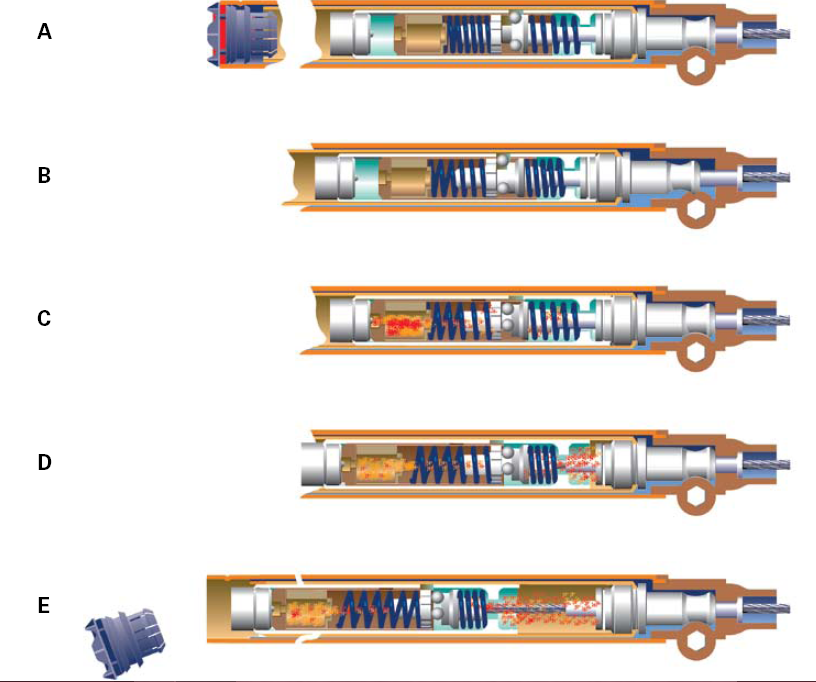

A             Unit sensor yang terdiri daripada sensor mass, silinder tekanan, pelocok dan penjana gas
                bergerak mengikut arah pergerakan sehingga lock ball melanggar sensor head.

B             Lock ball membebaskan penjana gas (gas generator) dan menolakknya ke arah impact bolt.

C             Apabila impact bolt melanggar penjana gas, gas akan terbakar.

D             Tekanan yang terhasil akan memisahkan pelocok daripada sensor mass.

E             Semasa proses pengembangan, pelocok akan menarik kabel keluli ke atas sebanyak 6 inci
                (130 mm); bearing cap akan tertanggal.
